| 加工定制：否 | 类型：台式投影仪 | 品牌：NIKON/尼康 |
| 型号：V-12B | 投影方式：正投 | 分辨率：0.0001 |
| 功率：150（w） w | 投影画面尺寸：30.5（cm） cm | 重量：80（kg） kg |
没有人比尼康更清楚如何把精密度和操作性能更好的结合在一起—你可以把你的精力专注于你的工作，而不是放在你的设备上。这些投影机拥有12"的投影屏幕，使用腹背式调焦方式，可以安装更高精度，更大行程的载物台。内置XY计数器和测角仪，正立的影像，观察和操作更加简单。

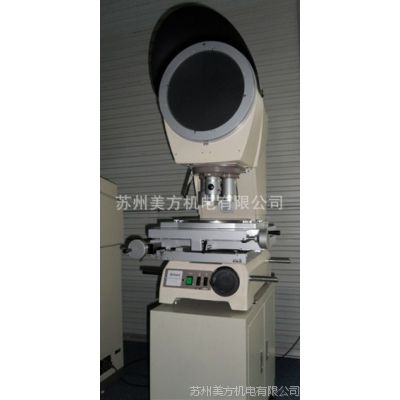

V-12B系列
属于小型台式量仪，投影屏有效直径为305 mm，垂直正立象，主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、操作方便等特点。
根据XY计数器、数字式测角仪的配置情况不同，一共有四种子型号可选。
可搭载尼康的10X6型测量载物台，其行程为250(X)×150(Y)mm，承载能力达20Kg；
可能支持的被测工件高度为100mm；
透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有四段变焦功能，可以根据投影物镜的倍率不同进行调节，以获得的照明效果；
可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。
规格
型号 | V-12B系列 | |||
V-12BDC | V-12BD | V-12BSC | V-12BS | |
投影幕 | 旋转式投影幕，投影面有效直径：305mm（带雕刻十字线） ，内置数字分度规，旋转角度：360°，旋转角度最小读数：1′ | 固定式投影幕，投影面有效直径：305mm（带雕刻十字线） | ||
计数器 | 内置 | — | 内置 | — |
投影镜头 | 5×，10×，20×，25×，50×，100×，200×，500×（所有镜头同焦点） 3孔旋转式镜头架 | |||
倍率精度 | 透射照明：±0.1％，反射照明：±0.15％ | |||
载物台 | MHS 10×6，MHS 8×6，MHS 6×4，MHS 4×4，O3L，MHS 2×2，滑动载物台 | |||
被测物高度 | 100mm（使用MHS 10×6载物台时：70mm） | |||
电源 | AC100V/120V（50/60Hz） ，能耗约340VA | |||
主机尺寸.重量 | 410(W)×650(D)×938～1038(H)mm， （安装遮光罩时：693(D)×970～1070(H)mm） ，约80kg | |||
由于V-12B系列投影机采用了腹背式调焦方式，让整个头部上升下降，所以可以安装更大尺寸的载物台。当安装10x6载物台的时候，投影机的测量范围可以达到250x150mm。
由于增加了仪器的刚性，因此可以采用腹背式调焦方式，使得的工件高度可以达到100mm。
| 投影屏幕: | 有效投影屏直径305mm。V-12BDC 和V-12BD有数字测量仪微调旋钮，可以360度旋转(最小读书是1分) ; |
| XY计数器: | V-12BDC-内置(1 mm/0.5 mm可选); V-12BD - 无; V-12BSC - 内置(1 mm/0.5 mm可选); V-12BS -无 |
| 样本高度: | 100mm (4.0 in) (使用8x6, 6x4, 4x4, O3L 和2x2时) |
| 电源(2种): | 110 VAC (50/60Hz); 220VAC (50/60 Hz) |
| 承载重量: | 8x6和6x4:15 公斤 (33.0 lb.) ; 4x4:6 公斤 (13.2 lb.) ; O3L: 5 公斤 (11.0 lb.) ; 2x2:5 公斤 (11.0 lb.) ; |
| 尺寸: | 409 x 648 x 970-1070 mm (16.1x25.5x38.2-42.1 in ) |
| 投影镜头: | 5x, 10x, 20x, 25x, 50x, 100x, 200x and 500x. 3-lens turret; clamp screw type |
| 载物台: | 8x6, 6x4, 4x4, O3L 和2x2. |
| 垂直落射照明: | 所有投影镜头内部都安装了半反射镜片，当使用500x镜头的时候必须使用EPI聚光镜。 |
| 重量: | 大约. 80 kg. (176.4 lb.) |
| 放大倍率精度: | 轮廓照明 +/- 0.1%, 垂直/斜照明 +/-0.15% |
| 影像: | 正立，非反向的 |
| 照明: | 高/低亮度控制。24V 150W 卤素灯炮。 |
| 斜照明: | 倾斜EPI照明单元，就可以得到45度的斜照明。 |
| 轮廓照明: | 远心光学。200x 和500x 镜头必须配合DIA聚光镜使用。 |
